Блок предохранительных клапанов с переключающими устройствами СППК6В 100-16нж 28нж30нж, ПУ100-16-03нж 23нж16нж1, ПУ150-6-02нж 23нж16нж4

Блок предохранительных клапанов с переключающими устройствами 100-16 50нж30нж

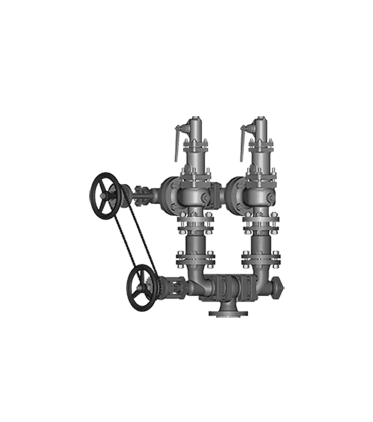

Блок предохранительных клапанов с переключающими устройствами 100-16 50нж30нж, состоит из двух переключающих устройств ПУ100-16-03нж, 23нж16нж1, ПУ150-6-02нж, 23нж16нж4 и двух предохранительных клапанов СППК6В 100-16нж, 28нж30нж. Клапан производится из стали 12Х18Н9ТЛ, с входящим Ду100, Ру16, выходящим Ду150, Ру6 и имеет конструкцию — закрытый, втулка. По индивидуальному заказу возможно изготовление БПК с одним переключающим устройством. Блок БПК 50нж30нж применяется для обеспечения бесперебойной работы при транспортировки транспортируемой среды в условиях отключения одного предохранительного клапана.

Предохранительные клапаны сброса давления, используемые в сочетании с двумя соответствующими переключающими устройствами, образуют блок БПК 50нж30нж. Устройства совместной работой, обеспечивают непрерывную защиту трубопроводных систем. Это позволяет проводить частое техническое обслуживание предохранительных клапанов не прерывая защиту от избыточного давления системы в целом. Предохранительные клапаны СППК6В 100-16нж, 28нж30нж подлежат обслуживанию в зависимости от условий эксплуатации, а переключающие устройства ПУ100-16-03нж, 23нж16нж1, ПУ150-6-02нж, 23нж16нж4 предлагают эффективное и безопасное решение для переключения между действующим предохранительным клапаном и резервным клапаном. Кроме того, использование блоков предохранительных клапанов с синхронизированными переключающими устройствами, решает важный аспект безопасности, предотвращая случайное отключения обоих предохранительных клапанов одновременно.

Установка и настройка блока предохранительных клапанов с переключающими устройствами 50нж30нж, должна производиться только обученным персоналом и строго соответствовать правилам, предусмотренным соответствующими стандартами. Безопасная эксплуатация устройства может быть гарантирована только в том случае, если блок БПК правильно установлен, введен в эксплуатацию и обслуживается квалифицированным специалистом в соответствии с инструкцией по эксплуатации.

Принцип действия блока предохранительных клапанов с переключающими устройствами вх.Ду100, Ру16, вых.Ду150, Ру6 50нж30нж

Блоки предохранительных клапанов 50лс47нж7 состоят из двух клапанов СППК и двух или одного переключающего устройства ПУ. Клапана имеют входящий Ду100, Ру16, и выходящий Ду150, Ру6. Основными элементами СППК являются: корпус, крышка, колпак, шток, опора верхняя, пружина, опора нижняя, золотник, втулка, направляющая шток, седло и регулировочный винт. Направление подачи среды в предохранительным клапане направлен под золотник, согласно нанесенной стрелке на корпусе клапана. Усилие сжатой пружины прижимает золотник седлу, при повышении давления в трубопроводе сверх установленного давления, поступающая рабочая среда поднимает золотник преодолевая усилие пружины открывая проход для сброса среды. После восстановления давления, золотник опускается обратно на седло прекращая сброс среды, нормализуя давление в системе. Настройка клапана СППК6В 100-16нж, 28нж30нж на рабочее давление, устанавливается регулированием пружины. Настройка производится регулировочным винтом, расположенным под колпаком. При вращении винта по часовой стрелке, производятся сжатие пружины, что увеличивает давление, при вращении винта против часовой стрелки, ослабляет пружину, тем самым уменьшая давление срабатывания. Для предотвращения несанкционированного доступа к клапанам и сохранении гарантийных обязательств завода-изготовителя, на клапана предохранительные в БПК устанавливаются пломбы, расположенные на соединение крышки с колпаком. Пломбы предназначены для сохранения произведенной настройки клапана на установочное давление.
