Блок предохранительных клапанов с переключающими устройствами Ру160

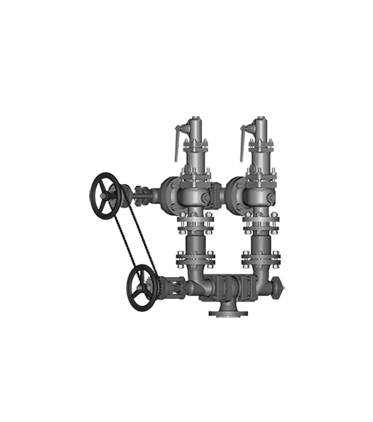

Блок предохранительных клапанов с переключающими устройствами Ру160, состоит из двух переключающих устройств (ПУ) и двух предохранительных клапанов СППК. Клапана и переключающие устройства производятся из различных марок стали — 20Л, 20ГЛ, 12Х18Н9ТЛ и используются под разное давление PN16 (160), МПа (кгс/см2). Клапан в составе БПК может иметь одну из конструкций — закрытый, ручной, сильфон. Сильфонное исполнение позволяет компенсировать действия противодавления на выходе из клапана и защищает пружину клапана. По индивидуальному заказу возможно изготовление БПК с одним переключающим устройством. Блок БПК применяется для обеспечения бесперебойной работы при транспортировки транспортируемой среды в условиях отключения одного предохранительного клапана.

Предохранительные клапаны сброса давления, используемые в сочетании с двумя соответствующими переключающими устройствами (ПУ), образуют блок БПК. Устройства совместной работой, обеспечивают непрерывную защиту трубопроводных систем и позволяют переключать потоки транспортируемой среды. Переключение потоков позволяет проводить частичное техническое обслуживание предохранительных клапанов не прерывая защиту от избыточного давления системы в целом. Использование блоков предохранительных клапанов с синхронизированными переключающими устройствами, решает важный аспект безопасности, предотвращая случайное отключения обоих предохранительных клапанов одновременно.

Установка и настройка блока предохранительных клапанов с переключающими устройствами различных конструкций (БПК), должна производиться только обученным персоналом и строго соответствовать правилам, предусмотренным соответствующими стандартами. Безопасная эксплуатация устройства может быть гарантирована только в том случае, если блок БПК установлен с соблюдением всех норм, введен в эксплуатацию и обслуживается квалифицированными специалистами в соответствии с инструкцией по эксплуатации.

Принцип действия блока предохранительных клапанов с переключающими устройствами Ру160.

Блок предохранительных клапанов с переключающими устройствами Ру160, состоит из двух клапанов СППК и двух или одного переключающего устройства ПУ. Клапана имеют входящий меньший входящий диаметр, чем выходящий. Основными элементами СППК являются: корпус, крышка, колпак, шток, опора верхняя, пружина, опора нижняя, золотник, втулка, направляющая шток, седло и регулировочный винт. Направление подачи среды в предохранительным клапане направлен под золотник, согласно нанесенной стрелке на корпусе клапана. Усилие сжатой пружины прижимает золотник седлу, при повышении давления в трубопроводе сверх установленного давления, поступающая рабочая среда поднимает золотник преодолевая усилие пружины открывая проход для сброса среды. После восстановления давления, золотник опускается обратно на седло прекращая сброс среды, нормализуя давление в системе. Настройка клапана (в составе БПК) на рабочее давление, устанавливается регулированием пружины. Настройка производится регулировочным винтом, расположенным под колпаком. При вращении винта по часовой стрелке, производятся сжатие пружины, что увеличивает давление, при вращении винта против часовой стрелки, ослабляет пружину, тем самым уменьшая давление срабатывания. Для предотвращения несанкционированного доступа к клапанам и сохранении гарантийных обязательств завода-изготовителя, на клапана предохранительные в БПК Ру160 устанавливаются пломбы, расположенные на соединение крышки с колпаком. Пломбы предназначены для сохранения произведенной настройки клапана на установочное давление.
