Блок предохранительных клапанов с переключающими устройствами СППК5Р 100-25 17с26нж2, ПУ100-25-01 23с16нж3, ПУ150-16 23с16нж

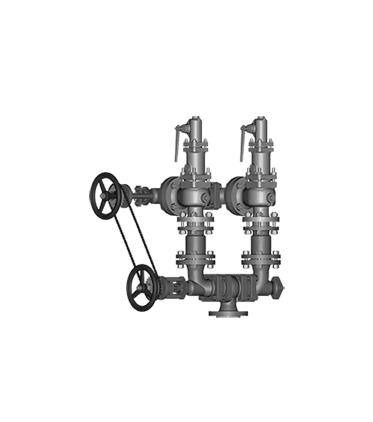

Блок предохранительных клапанов с переключающими устройствами 100-25 50с11нж6
Блок предохранительных клапанов с переключающими устройствами 100-25 50с11нж6, состоит из двух переключающих устройств ПУ100-25-01, 23с16нж3, ПУ150-16, 23с16нж и двух предохранительных клапанов СППК5Р 100-25, 17с26нж2. Клапан производится из стали 20Л, с входящим Ду100, Ру25, выходящим Ду150, Ру16 и имеет конструкцию — закрытый, ручной. По индивидуальному заказу возможно изготовление БПК с одним переключающим устройством. Блок БПК 50с11нж6 применяется для обеспечения бесперебойной работы при транспортировки транспортируемой среды в условиях отключения одного предохранительного клапана.
Предохранительные клапаны сброса давления, используемые в сочетании с двумя соответствующими переключающими устройствами, образуют блок БПК 50с11нж6. Устройства совместной работой, обеспечивают непрерывную защиту трубопроводных систем. Это позволяет проводить частое техническое обслуживание предохранительных клапанов не прерывая защиту от избыточного давления системы в целом. Предохранительные клапаны СППК5Р 100-25, 17с26нж2 подлежат обслуживанию в зависимости от условий эксплуатации, а переключающие устройства ПУ100-25-01, 23с16нж3, ПУ150-16, 23с16нж предлагают эффективное и безопасное решение для переключения между действующим предохранительным клапаном и резервным клапаном. Кроме того, использование блоков предохранительных клапанов с синхронизированными переключающими устройствами, решает важный аспект безопасности, предотвращая случайное отключения обоих предохранительных клапанов одновременно.
Установка и настройка блока предохранительных клапанов с переключающими устройствами 50с11нж6, должна производиться только обученным персоналом и строго соответствовать правилам, предусмотренным соответствующими стандартами. Безопасная эксплуатация устройства может быть гарантирована только в том случае, если блок БПК правильно установлен, введен в эксплуатацию и обслуживается квалифицированным специалистом в соответствии с инструкцией по эксплуатации.
Принцип действия блока предохранительных клапанов с переключающими устройствами вх.Ду100, Ру25, вых.Ду150, Ру16 50с11нж6
Блоки предохранительных клапанов 50лс47нж7 состоят из двух клапанов СППК и двух или одного переключающего устройства ПУ. Клапана имеют входящий Ду100, Ру25, и выходящий Ду150, Ру16. Основными элементами СППК являются: корпус, крышка, колпак, шток, опора верхняя, пружина, опора нижняя, золотник, втулка, направляющая шток, седло и регулировочный винт. Направление подачи среды в предохранительным клапане направлен под золотник, согласно нанесенной стрелке на корпусе клапана. Усилие сжатой пружины прижимает золотник седлу, при повышении давления в трубопроводе сверх установленного давления, поступающая рабочая среда поднимает золотник преодолевая усилие пружины открывая проход для сброса среды. После восстановления давления, золотник опускается обратно на седло прекращая сброс среды, нормализуя давление в системе. Настройка клапана СППК5Р 100-25, 17с26нж2 на рабочее давление, устанавливается регулированием пружины. Настройка производится регулировочным винтом, расположенным под колпаком. При вращении винта по часовой стрелке, производятся сжатие пружины, что увеличивает давление, при вращении винта против часовой стрелки, ослабляет пружину, тем самым уменьшая давление срабатывания. Для предотвращения несанкционированного доступа к клапанам и сохранении гарантийных обязательств завода-изготовителя, на клапана предохранительные в БПК устанавливаются пломбы, расположенные на соединение крышки с колпаком. Пломбы предназначены для сохранения произведенной настройки клапана на установочное давление.
