Переключающее устройство ПУ Ду100, Ру25 23нж16нж7, ст.12Х18Н12М3ТЛ, 116кг.

Переключающее устройство ПУ Ду100 Ру25 23нж16нж7

Переключающее устройство ПУ Ду100 Ру25 23нж16нж7 — это устройство, переключающее поток транспортируемой среды с одного трубопровода на другой. Переключающее устройство 23нж16нж7 производится из стали 12Х18Н12М3ТЛ, имеет диаметр Ду100мм, давление Ру25кгс/см2, имеет ручное управление и фланцевое соединение. При необходимости ПУ используются для подключения двух предохранительных клапанов, обеспечивая защиту трубопроводной системы. При этом не прерывается работа оборудования, а защита от чрезмерного избыточного давления ведется постоянно. Если требуется ремонт или плановое обслуживание одного из клапанов, переключение на резервный клапан осуществятся при помощи переключающего устройства, позволяя произвести необходимые мероприятия по обслуживанию арматуры.

Переключающее устройство ПУ Ду100 Ру25 23нж16нж7 широко используется в нефтехимической, нефтеперерабатывающей, химической промышленности. Отрасли, в которых происходит транспортировка и переработка природного газа, производство электроэнергии и отраслях с разветвлёнными трубопроводными системами требующими перенаправления рабочей среды.

Настройка переключающего устройства ПУ Ду100, Ру25 23нж16нж7, ст.12Х18Н12М3ТЛ и при необходимости установка его в систему блока предохранительных устройств (БПК) ст. 12Х18Н12М3ТЛ, должна производиться только обученным персоналом и строго соответствовать правилам, предусмотренным соответствующими стандартами. Правильная эксплуатация устройства ПУ может быть гарантирована только в том случае, если к нему верно подобран для совместной работы клапан СППК, введен в эксплуатацию и обслуживается квалифицированным специалистом в соответствии с инструкцией по эксплуатации.

Принцип действия переключающего устройства Ду100, Ру25 23нж16нж7, ст.12Х18Н12М3ТЛ

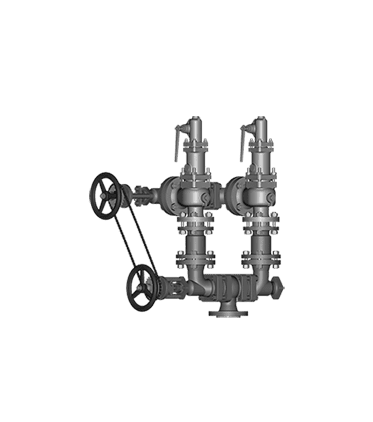

Устройство переключающее ПУ 100-25 23нж16нж7 устанавливаются на вход и выход предохранительных клапанов. Входной диаметр и расчетное давление клапана СППК всегда больше выходного, согласно этих параметров подбирается соответствующее ПУ. Переключающие устройства 23нж16нж7 и предохранительные клапана, могут образовать блок предохранительных клапанов БПК. Блок предохранительных клапанов с переключающими устройствами, состоит из двух предохранительных клапанов и двух переключающих устройств. Для синхронности перемещения запорных органов, переключающее устройство 100-25 23нж16нж7 комплектуются устройством контроля синхронного перемещения золотников, позволяя одновременно перенаправлять поток среды тем самым выключать из работы рабочий клапан и подключая резервный. Кроме того, использование переключающих устройств в составе БПК решает важный аспект безопасности, предотвращая случайное отключение обоих предохранительных клапанов одновременно, предотвращая появление аварийных ситуаций от влияния избыточного давления в системе.

Совместная работа ПУ и ПК призвана защитить сосуды, емкости или систему трубопроводов диаметром 100 мм. в целом, от пагубного воздействия избыточного давления на оборудование. Избыток давления в системе приводит к выходу из строя оборудование, работающее при определенном значении максимального давления. Совместная работа предохранительных клапанов и переключающих устройств препятствует появлению аварийных ситуаций на производстве путем перераспределения потоков среды и сброса избыточного давления. В зависимости от рабочей среды сброс производится либо в специальный резервуар, либо в атмосферу.
